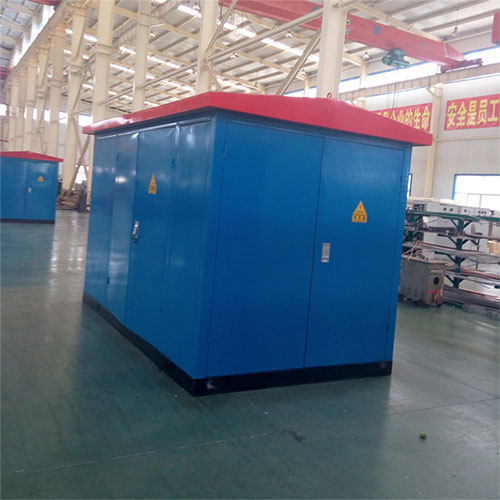

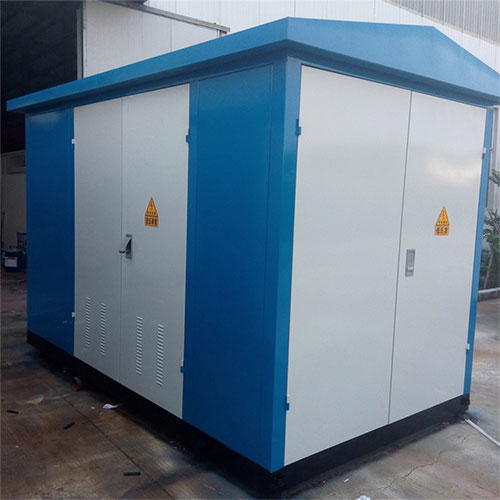

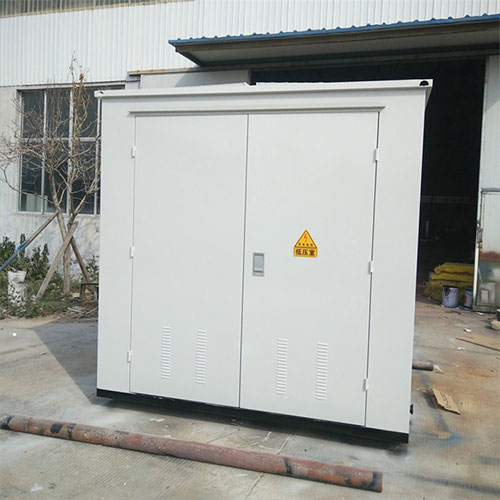

美式变电站

发布日期：2021-3-20

　　变电站的结构设计与设备布置一般具有如下要求：

　　①建筑物底层的附属10 kV变电站不需分室，变压器及高低压开关柜可同层同室布置，仅需保持特定间距，具有专有建筑物的35 kV独立变电站应按照功能分层分室布置；

　　②变电站的室内布置应紧凑合理，便于运行人员的操作、检修、试验与巡视，开关柜安装位置应满足最小通道宽度要求，并适当考虑发展及扩建要求；

　　③分室布置变电站应合理布置站内各功能室的位置，高压配电室与高压电容器室相邻，低压配电室与变压器室相邻，低压配电室应便于出线，控制室位置应便于运行人员的工作与管理；

　　④高低压配电室的设施应符合安全与防火要求，站内不允许采用可燃材料装修；

　　⑤高低压配电室、电容器室及变压器室的门应向外开，相邻两配电室的门应双向开启；

　　⑥高低压配电室、电容器室、变压器室及主控室应设置防范雨、雪、蛇、鼠等从门、窗及缆沟入室的设施。
